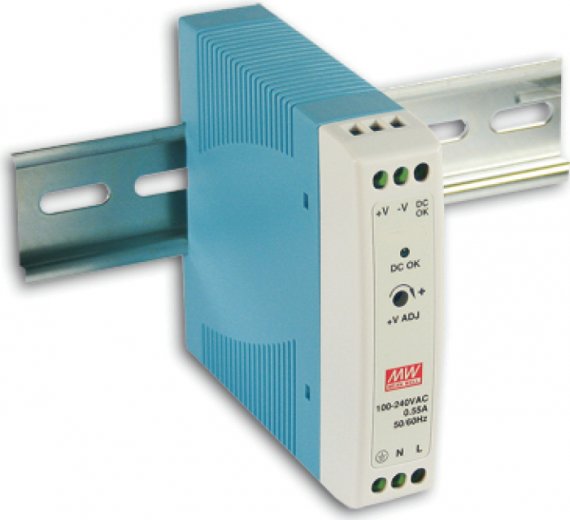

Gigalink Блок питания Mean Well MDR-20-24, 24В, 1А, 20Вт, MDR-20-24

Импульсные источники питания представляют собой промышленный AC-DC сетевой преобразователь серии MDR с одним выходом стабилизированного выходного напряжения 24 В. Выпускаются источники в пластиковом корпусе с возможностью установки на DIN — рейку. Стандартные функции источника питания включают в себя комплекс защит от короткого замыкания, перегрузки и превышения напряжения на выходе. Тепловой режим обеспечивается естественной конвекцией. В серии MDR источников питания присутствует дополнительный выход индикации наличия выходного напряжения, который может использован в цепях автоматизации и внешнего контроля.

• Линейка - MDR
• Тип - Преобразователь AC/DC, Преобразователь DC/DC
• Принцип действия - Импульсный
• Несущая частота ШИМ - 60 кГц
• Тип стабилизатора напряжения - Электронный
• Активная выходная мощность - 24 Вт
• Тип выходного тока - Постоянный
• Количество фаз - 1
• Номинальное входное напряжение переменного тока - 230 В
• Номинальное входное напряжение постоянного тока - 310 В
• Входная частота - 47 — 63 Гц
• Диапазон входного напряжения при работе от сети переменного тока - 85 ~ 264 В
• Диапазон входного напряжения при работе от сети постоянного тока - 120 ~ 370 В
• Номинальный входной ток (при максимальной нагрузке) - 0,35 A
• Максимальный стартовый ток - 40 А
• Энергопотребление в режиме простоя, не более - 0.24 Вт
• Суммарные гармонические искажения на входе, не более - 10 %
• Количество выходных каналов - 1
• Номинальное выходное напряжение - 24 В
• Диапазон регулировки добавочного выходного напряжения - 21,6 — 26,4 В В
• Максимальный ток нагрузки, не более - 1 А
• Полярность напряжения - Положительная
• КПД при полной нагрузке - 84 %
• Время установления выходного сигнала (Start Up Time) - 500 мс
• Hold Up Time - 50 мс
• Автоматический регулятор напряжения (AVR) - Есть
• Уровень переменной составляющей на выходе, не более - 150 mV p-p
• Регулировка выходного напряжения - 1 %
• Погрешность стабилизации выходного напряжения - 1 %
• Тип входного разъема - Клеммная колодка
• Тип выходного разъема - Клеммная колодка
• Индикаторы - Power
• Среднее наработки на отказ MTBF - 237 тыс. часов
• Класс защиты - IP20
• Сопротивление изоляции, не менее - 100 МОм
• Защита от короткого замыкания - Есть
• Защита от высоковольтных импульсов - Есть
• Фильтрация помех - Есть
• Защита от перегрузки - Есть
• Защита от перегрева - Есть
• Защита от понижения напряжения - Есть
• Защита от повышения напряжения - Есть
• Защита цепи нагрузки - Есть
• Защита входной цепи - Есть
• Рабочий диапазон температуры - от -20°C до +60°C
• Рабочий диапазон относительной влажности - от 20% до 90%
• Температура хранения - от -40°C до +85°C
• Относительная влажность хранения - от 0% до 95%
• Форм-фактор - Настенный
• Способ монтажа - На DIN-рейку
• Материал корпуса - Пластик
• Охлаждение - Воздушное
• Цвет - Бежевый

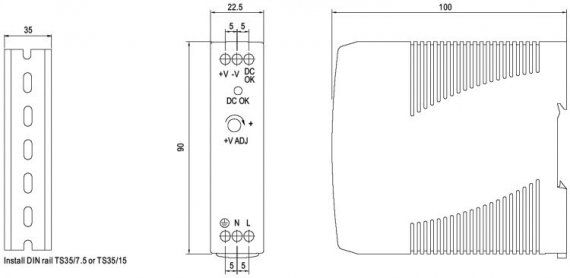

• Габариты - 22.5 x 90 x 100 мм
• Вес нетто - 0.19 кг
